Đồng điện cực hàn lăn, hàn chập, xung điện JACO C18150 - H

Mô tả đồng điện cực hàn lăn, hàn chập, xung điện JACO C18150 - H

-------------------------

● JACO C18150-H là sản phẩm của hãng JACO (Nhật Bản), sản xuất theo tiêu chuẩn UNS C18150, được xử lý nhiệt để tăng cứng (ký hiệu H = Heat-treated).

● Nó thuộc nhóm đồng hợp kim crôm – zirconi (Cu-Cr-Zr) có sự cân bằng tuyệt vời giữa dẫn điện, độ cứng và khả năng chịu nhiệt, được thiết kế đặc biệt để sử dụng làm điện cực hàn chịu tải cao.

Đặc điểm đồng điện cực hàn C18150 - H

-------------------------

Bề mặt đồng điện cực hàn C18150 - H

● Loại bề mặt phổ biến:

=> Mặt gia công (machined finish): Bề mặt được tiện/phay mịn theo yêu cầu kỹ thuật (dùng làm đầu hàn hoặc chi tiết chính xác).

=> Mặt cán nguội hoặc cán nóng (as rolled): Bề mặt có thể hơi xước hoặc nhám nhẹ, dùng cho sản phẩm chưa gia công chi tiết.

=> Đánh bóng (polished): Áp dụng khi yêu cầu thẩm mỹ hoặc chống dính xỉ tốt hơn trong hàn.

=> Mạ (nếu có): Một số ứng dụng đặc biệt có thể mạ niken để tăng độ cứng bề mặt.

=> Màu sắc bề mặt: Vàng đồng ánh đỏ hoặc đỏ sẫm (do chứa Cr và Zr, đậm hơn đồng đỏ nguyên chất).

● Độ nhẵn bề mặt (Ra):

=> Với sản phẩm gia công CNC: có thể đạt Ra ≤ 0.8 μm

=> Với thanh đúc/cán: Ra khoảng 1.6 – 3.2 μm

Quy cách (Dimensions & Forms)

-------------------------

● Tùy vào nhu cầu sử dụng, C18150-H được cung cấp với nhiều dạng và kích thước khác nhau

=> Dạng thanh tròn (Round bar)

● Đường kính phổ biến: φ6 mm – φ150 mm

● Chiều dài: 1000 mm – 3000 mm (hoặc cắt theo yêu cầu)

=> Dạng thanh vuông / chữ nhật (Flat bar / square bar)

● Kích thước: 10×10 mm, 20×20 mm, 30×10 mm, v.v.

● Chiều dài: thường từ 1000 mm – 2000 mm

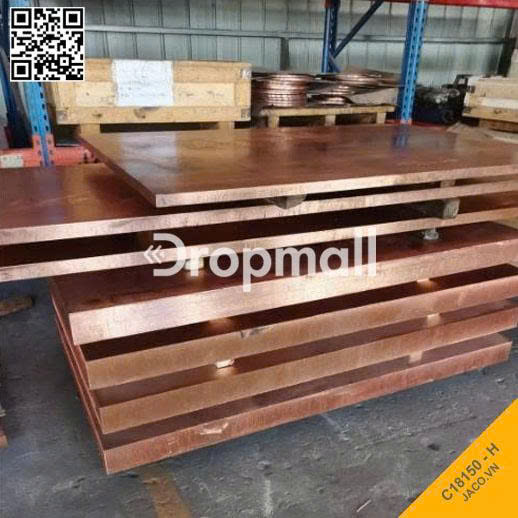

=> Tấm đồng (Copper plate)

● Độ dày: 2 mm – 50 mm

● Kích thước: 300×300 mm, 500×1000 mm, hoặc theo bản vẽ

=> Chi tiết gia công theo bản vẽ

● Đầu điện cực hàn chập (dạng trụ, dạng nón, dạng phẳng)

● Bánh răng hàn lăn (wheel electrode)

● Trục dẫn điện, đĩa hàn, đinh hàn

Ưu điểm nổi bật đồng điện cực hàn lăn C18150 - H

-------------------------

=> Dẫn điện cao

● Với độ dẫn điện ~75% IACS, C18150-H truyền dòng hàn ổn định.

● Giảm tổn thất điện năng và hạn chế sinh nhiệt không cần thiết.

=> Khả năng chịu nhiệt và mài mòn tốt

● Có thể làm việc liên tục ở nhiệt độ cao (lên đến 500°C) mà không bị mềm hoặc biến dạng.

● Phù hợp cho các chu kỳ hàn nhanh và liên tục (đặc biệt trong hàn robot tự động).

=> Chống dính kim loại nóng chảy

● Không bị dính xỉ, hạn chế hiện tượng bám vật liệu hàn lên đầu điện cực.

● Giảm thiểu thời gian vệ sinh, tăng năng suất.

=> Độ cứng và độ bền cơ học cao

● Không dễ mòn hay biến dạng sau hàng ngàn chu kỳ hàn, ngay cả dưới áp lực lớn.

● Duy trì hình dạng đầu hàn trong thời gian dài.

=> Khả năng gia công tốt

● Có thể tiện, phay, khoan, CNC theo nhiều hình dạng như:

● Đầu điện cực hàn chập

● Bánh xe điện cực hàn lăn

● Thanh, trụ điện cực hàn xung

● Trục dẫn điện robot

Tiêu chuẩn đồng điện cực hàn lăn C18150 - H

-------------------------

=> ASTM B743: Tiêu chuẩn Mỹ cho thanh và que hợp kim đồng dùng cho điện cực hàn điện trở

=> ASTM B441: Quy định chi tiết về thanh, que, và hình dạng của Cu-Cr-Zr dùng trong dẫn điện

=> UNS C18150: Mã vật liệu theo hệ thống UNS (Unified Numbering System – Hoa Kỳ)

=> JIS H3270: Tiêu chuẩn Nhật Bản về đồng và hợp kim đồng dùng cho điện cực hàn

=> DIN EN 12163 / 12165: Tiêu chuẩn châu Âu (EU) cho thanh và sản phẩm gia công từ hợp kim đồng

Mã vật liệu tương đương C18150 - H theo quốc tế

-------------------------

=> Mỹ (ASTM/UNS): C18150

=> Nhật Bản (JIS): C18150 (hoặc CuCrZr tương đương)

=> EU (DIN/EN): CuCr1Zr (EN CW106C)

=> Trung Quốc: QCr0.5-0.2

=> ISO: ISO CuCr1Zr hoặc ISO 5182

Cơ lý kỹ thuật đồng tấm điện cực hàn C18150 - H

-------------------------

=> Trạng thái vật liệu: H (Hardened) – hóa bền nguội (cold worked)

=> Độ bền kéo (Tensile Strength): 50 – 70 kpsi (~345–485 MPa)

=> Độ cứng ( Brinell ): 70 – 85 HRB hoặc ~73–82 HRB

=> Độ cứng Rockwell B (HRB): 78–82 HRB

=> Độ dẫn điện: khoảng 80–85 % IACS (chuẩn dẫn điện quốc tế)

=> Độ giãn dài: 10 – 20%

=> Giới hạn chảy (Yield Strength): ~400 MPa

=> Tỉ trọng: ~8.89 g/cm³

Vật lý kỹ thuật đồng tấm điện cực hàn C18150 - H

-------------------------

=> Độ dẫn điện: 75 – 85 % IACS (~0.44 – 0.49 MS/m)

=> Độ dẫn nhiệt: ~320 W/m·K

=> Mô đun đàn hồi (Young’s modulus): ~117 GPa

=> Hệ số giãn nở nhiệt: 16.5 × 10⁻⁶ /°C

=> Nhiệt độ nóng chảy: ~1080 °C

Thành phần hoá học đồng tấm hợp kim C18150 - H

-------------------------

● Dưới đây là thành phần hóa học tiêu chuẩn của đồng hợp kim C18150 - H (CuCrZr) – theo các tiêu chuẩn phổ biến như RWMA Class 2 / ASTM B641:

=> Đồng ( Cu ): > 98%

=> Crom ( Cr ): 0.5 – 1.2 % - Tăng độ cứng và chống mài mòn

=> Zirconi ( Zr ): 0.05 – 0.25 % - Giảm dính kim loại khi hàn, tăng chịu nhiệt

Ứng dụng đồng điện cực hàn tấm C18150 - H

-------------------------

● Đồng hợp kim C18150 (CuCrZr) – đặc biệt ở trạng thái H (hardened) – là vật liệu kỹ thuật cao được sử dụng rộng rãi trong các ứng dụng đòi hỏi độ dẫn điện, độ cứng và khả năng chịu nhiệt vượt trội.

● Dưới đây là các ứng dụng điển hình nhất của C18150:

=> Điện cực hàn (resistance welding electrodes)

● Ứng dụng chính nhất của C18150.

● Điện cực hàn điểm (spot welding)

● Điện cực hàn lăn (seam welding wheels)

● Điện cực hàn bấm

● Dùng tốt với thép mạ kẽm, thép không gỉ, nhôm, nơi vật liệu dễ bám dính vào đầu hàn thông thường.

● Không bị dính điện cực, không bị mài mòn nhanh.

● Lý do chọn C18150: Vừa dẫn điện tốt, lại cứng và chịu nhiệt cao → không bị biến dạng khi hàn liên tục ở nhiệt độ cao.

=> Tiếp điểm điện, đầu nối, thanh cái (busbar)

● Trong các bộ ngắt mạch, máy biến áp, tủ điện…

● Dùng thay cho đồng đỏ khi cần chịu mài mòn, dòng lớn, hoặc điều kiện làm việc khắc nghiệt.

=> Chi tiết dẫn điện chịu tải trong cơ khí

● Làm các bánh xe tiếp điện, thanh trượt, hoặc đầu kẹp tiếp xúc.

● Dùng trong máy hàn tự động, dây chuyền sản xuất robot hóa.

=> Ngành công nghiệp ô tô, hàng không

● Sản xuất vỏ xe, khung gầm bằng hàn điểm → dùng điện cực C18150 - H để đảm bảo độ chính xác và tuổi thọ cao.

● Các trạm hàn robot trong nhà máy ô tô thường dùng điện cực bánh xe bằng C18150 - H.
