Nhôm lá, tấm mỏng hợp kim chống ăn mòn A6082 - T6 China Trung Quốc

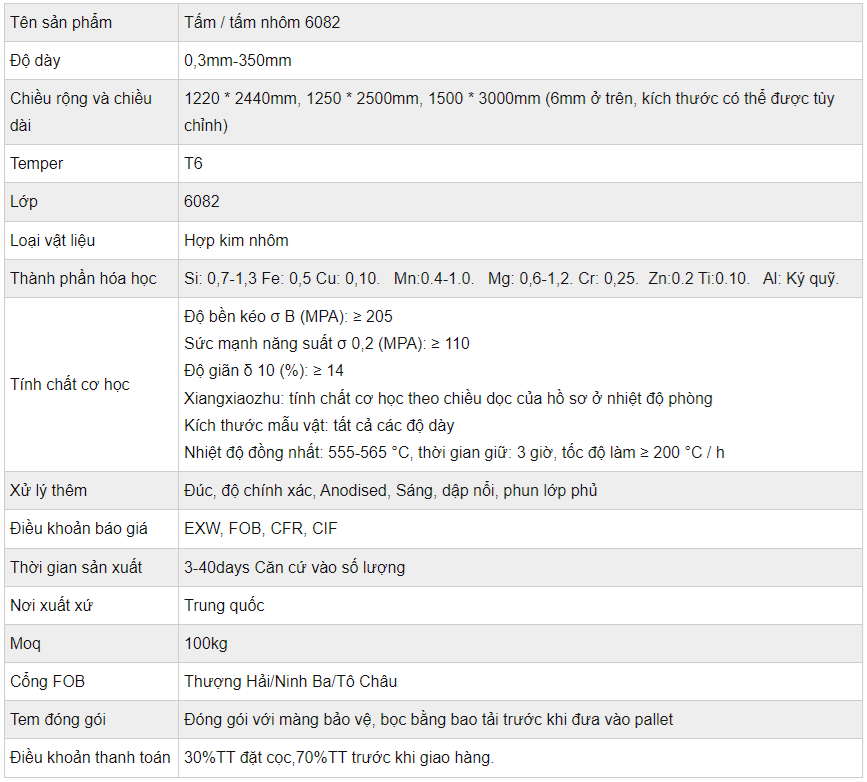

Tấm nhôm 6082 (thành phần) 6082 thuộc 6 tấm nhôm hợp kim ××× series (Al Mg SI), có thể được xử lý nhiệt và tăng cường. Nó có sức mạnh trung bình, hiệu suất hàn tốt và khả năng chống ăn mòn, Trong những năm gần đây, với sự phát triển nhanh chóng của ngành đóng tàu trong và ngoài nước, nó đã trở thành một vấn đề quan trọng đối với ngành công nghiệp chế biến nhôm và công nghiệp đóng tàu để giảm trọng lượng của thân tàu, cải thiện tốc độ của tàu và tìm kiếm vật liệu hợp kim nhôm để thay thế các bộ phận thép. Tấm hợp kim nhôm 6082 có độ bền trung bình, khả năng chống ăn mòn tốt và trọng lượng nhẹ. Nó là một vật liệu lý tưởng để sản xuất các bộ phận tàu tốc độ cao.

Ứng Dụng

Chủ yếu được sử dụng trong ngành giao thông vận tải và kỹ thuật kết cấu. Chẳng hạn như cầu, cần cẩu, khung mái, vận chuyển, vận chuyển, v.v.

Chỉnh Sửa Xử Lý Bề Mặt Tấm Nhôm Hợp Kim?

Theo xử lý bề mặt, tấm hợp kim nhôm có thể được chia thành hai loại: sản phẩm không sơn và sản phẩm sơn.

1. Sản phẩm không sơn

(1) Nó có thể được chia thành tấm nhôm búa (hoa văn không đều), tấm dập nổi (mẫu thông thường) và tấm xử lý bề mặt oxit nhôm thụ động trước.

(2) Loại sản phẩm này không cần phải sơn trên bề mặt của tấm, vì vậy nó có yêu cầu thấp về sự xuất hiện của bề mặt và giá thấp.

2. Sản phẩm sơn

(1) Phân loại:

Theo quá trình phủ có thể được chia thành: các sản phẩm tấm phun và tấm phủ cuộn sẵn;

Theo loại sơn, nó có thể được chia thành polyester, polyurethane, polyamide, silicon biến đổi, nhựa epoxy, fluorocarbon, v.v.

(2) Trong số các lớp phủ khác nhau, sự khác biệt hiệu suất chính là khả năng chống tia UV, trong đó lớp phủ được sử dụng phổ biến nhất ở mặt trước là sơn fluorocarbon (PVDF), có khả năng chống tia UV mạnh; lớp phủ nhựa polyester hoặc epoxy có thể được chọn làm sơn bảo vệ ở mặt sau. Ngoài ra, một lớp màng bảo vệ rách có thể được dán ở mặt trước.

Quy Trình Đúc

1. Nấu chảy

Hợp kim 6082 được đặc trưng bởi Mn, Mn là kim loại chịu lửa, nhiệt độ nóng chảy nên được kiểm soát ở 740-760 °C. Khuấy đều hơn hai lần trước khi lấy mẫu để đảm bảo sự tan chảy hoàn toàn của kim loại, nhiệt độ chính xác và thậm chí cả thành phần. Sau khi trộn, lấy một mẫu từ giữa độ sâu chất lỏng nhôm và các cạnh trái và phải của lò tương ứng để phân tích và bộ chuyển đổi có thể được bắt đầu sau khi phân tích đủ điều kiện.

2. Thanh lọc và đúc

Sau khi tan chảy được chuyển vào lò đứng, nitơ và chất tinh chế được sử dụng để phun bột và tinh chế máy bay phản lực không khí. Nhiệt độ tinh chế là 735-745 °C, thời gian là 15 phút và sự tan chảy là đứng trong 30 phút sau khi tinh chế. Thông qua quá trình này, khử khí, loại bỏ xỉ và thanh lọc tan chảy được thực hiện.

Trong quá trình đúc, có hai thiết bị lọc giữa khuôn và lò. Lò có một tấm lọc gốm bọt (30PPI) để lọc. Trước khi đúc, 14 vải thủy tinh lưới được sử dụng để lọc oxit và xỉ trong quá trình tan chảy.

Nhiệt độ đúc của tấm nhôm hợp kim 6082 cao hơn (so với quá trình bình thường của tấm nhôm 6063), tốc độ đúc thấp hơn và tốc độ dòng nước lớn hơn. Quá trình trên nên được kiểm soát chặt chẽ và không được vượt quá phạm vi, nếu không rất dễ dẫn đến thất bại đúc.

Quy cách và đóng kiện giao hàng Nhôm Cuộn A6082 - T6
